賽備智能電子線束系統測試整體方案
賽備智能科技發展有限公司是一家專業從事線纜/線束測試設備設計、研發、生產、銷售的高科技企業，經過眾多案例的技術沉淀，以及綜合市場需求，針對線纜/線束加工、電氣柜/屏柜生產、汽車/火車總裝與維保、航空/航天整機總裝與維修等領域，我們開發出系列化產品以及完整的解決方案，已在眾多領域得到廣泛應用。
應用領域包括：
1.
電纜和線束 2.
組件和器件 3.
開關面板 4.
列車段或整車 5.電氣柜和屏柜 6.航空和航天 7.汽車和工程機械
軌道交通領域的應用
賽備智能針對軌道交通領域開發出靈活的模塊化高壓測試系統，應用于線束，組件，列車段以及整車的電纜測試和功能測試
鐵路的發明為人類帶來了新的出行方式，不但可以擴大活動空間，并且可以在廣泛范圍內運輸貨物。車廂重量大，其運載動力所需的電壓高達25000 V 電壓，所以需配備高質量的組件和器件，如駕駛室、開關板和線束。同時，空調、WIFI 熱點和其他造價昂貴的人性化設備也需要配備更為復雜的電氣設備。賽備智能的測試系統應用廣泛，可滿足鐵路交通行業的特殊要求。
特點與優勢：
1.測試系統高效，可使用額定電壓進行功能測試，或使用最高 5000 VDC 或 3600 VAC 進行絕緣測試
2.可以按照當?shù)厍闆r和待測物的特定要求，精確調整模塊化設計分布式矩陣箱可方便檢查整車或列車段 – 最大完整電纜長度高達 200 m
3.可選的擴展裝置和矩陣箱，支持最多 500,000 個測試點 4.短轉接電纜提高測量準確度 5.重量優化的矩陣箱方便搬運

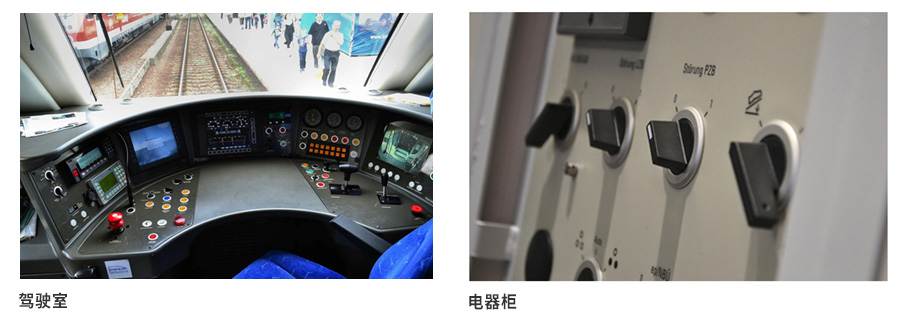

6.緊湊型便攜式測試儀，可直接放置于待測器件的所在位置（例如車廂間的跳線系統、駕駛室、電氣箱），進行功能測試
1.整車校線試驗測試裝置
簡介：對整車線束進行導通、短路、開路、絕緣等測試，以檢測整車線束裝配連接是否正確，電纜絕緣是否可靠。
項目問題：目前電力機車整車校驗主要通過人工單點校驗，線束測試點分布比較散、接插件種類和數量多、接線布線錯綜復雜，且空間狹小，靠人工按照接線表單點校驗，工作量相當大、測試精度不高，且測試結果沒有可追溯性，迫切需要一套整車線束測試系統，用于電力機車整車線束測試。
項目的目標：測試系統通過導入接線表等方式形成測試工程，實現對整車線束的自動測試，并生成測試報告，同時能夠測試整車的線纜連接關系，并導出整車線纜的連接關系，具有自動學習功能。
應用案例：針對中車株洲電力機車有限公司生產的時速160公里動車設計了4928通道的整車校線實驗裝置。
2. 高壓耐壓電纜測試系統
簡介：高壓電纜測試儀由高壓電纜測試儀主機、電纜故障定位儀、電纜路徑儀三個主要部分組成。高壓電纜測試儀主機用于測量電纜故障故障性質，全長及電纜故障點距測試端的大致位置。電纜故障定點儀是在高壓電纜測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的精確位置。對于未知走向的埋地電纜，需使用路徑儀來確定電纜的地下走向。若已知電纜的具體走向，可不使用路徑儀。高壓電纜測試儀主機可與筆記本電腦直接相連，便于管理與操作。
特點：除了低壓的電纜和線束的開路、短路、元器件和功能測試外，另外具有AC耐電壓及DC絕緣測試的測試功能?？梢詤f(xié)助電纜制程上的品質控管，并提供遠端控制介面藉由延伸機柜的方式可以擴展至百萬點的測試點數。具有極佳的測試速度與量測準確度，并有輕易擴展測試點數及操作簡易的特點。
應用領域：廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是保障安全供電的必備設備和電纜生產、維護工作者的得力助手。

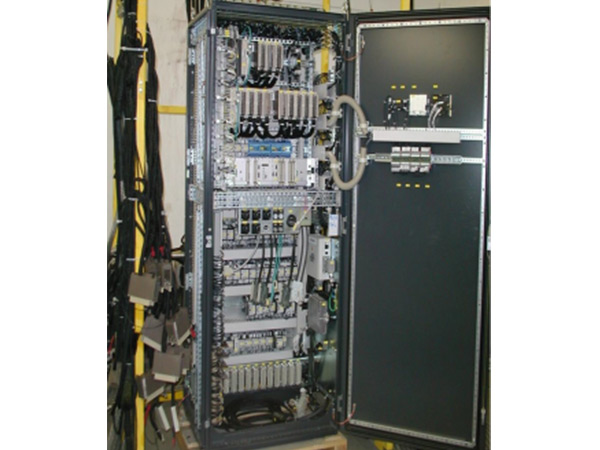

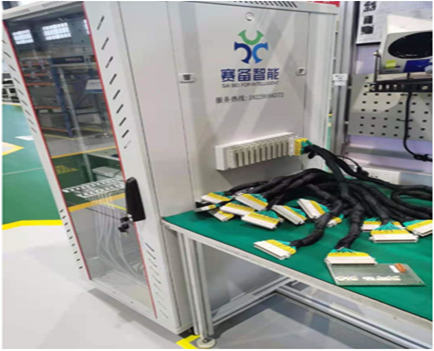

3. 電氣屏柜功能測試系統
簡介：電氣屏柜測試系統特點：
1）滿足導通、短路測試 2）電流測量：0.5mA至2A 3）電壓測量：±300V/DC，0-500Hz 4）電阻測量：2Ω-5MΩ
5）絕緣電阻測量：1MΩ-100MΩ 6）元器件測量：二極管、電阻、繼電器、接觸器、電容等
激勵性能要求：具備一路多功能激勵輸出：
1）基本電流輸出：0.5mA至2A 2）基本電壓輸出：0-30VDC 3）高壓輸出：DC500V（用于絕緣電阻測量）
4）具備兩路程控電源激勵輸出：2臺 N5750A DC150V/5A直流程控電源；
4.賽備智能程序開發軟件特點：
1）支持三級權限管理，即管理員（具備所有權限）、程序開發員（具備程序開發及修改、程序調試權限）
2）測試程序支持離線編程（即可在脫離測試設備電腦環境下，在其它的安裝了程序開發軟件的電腦上也可進行產品測試程序
3）測試程序中支持插入人工交互語句，并支持在其中插入文本信息、圖片等提示性內容；
4）界面友好，布線關系支持Excel導入，繼電器、接觸器、斷路器、連接器、二極管等器件模型支持通過EPLAN導入；
5）優選支持基于繼電器、接觸器、斷路器、連接器、二極管等器件的連接與電氣特性進行數字化建模，并支持后續復用；
6）測試程序支持通過布線關系和器件模型自動生成，并給出測試覆蓋率分析并以csv格式或其他常用格式保存分析結果
7）優選支持基于測試程序自動生成可視化的原理框圖；
8）測試程序自動生成后，可根據測試覆蓋率分析結果，需提供未覆蓋測試的線路和相關器件位號等信息，便人為進行調整和優化；
9）可配置短路測試、元器件功能邏輯測試、導通測試步驟測試不通過時暫停測試，并在測試界面中顯示測試故障點位
10）可配置絕緣測試不通過時立即終止測試，并在測試報告中記錄測試不通過的絕緣電阻，以及給出可能故障點的故障信息；
11）測試報告格式可選Excel、XML等格式，測試報告具體內容可根據需求進行定制，測試數據接口開放（可接入我司測試數據庫）
12）設備和程序支持40個48芯接口的和10個46芯接口的HARTING連接器防插錯功能
13）設備支持至少3級映射，即至少支持測試臺、測試工裝、UUT的3級映射；
14）在進行高壓查線測試時，應進行三色燈示警；
15） 測試程序支持版本管理及校驗；
5.對于航空航天客戶線束檢測解決方案：

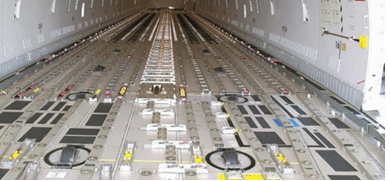

賽備智能電子線束檢測系統用于測試運輸機貨艙系統的功率驅動控制單元。
兩套檢測系統 各40，000測試點分布在：一個基礎系統、
四個擴展柜、6個集線箱，帶15,000測試點帶電功能測試，適配電纜用芯片識別，用于直升機機身的最終測試。
40,000點測試，在一個三合一的機柜里面，四個擴展柜， 替代DITMCO測試系統 ，用于測試衛星線束。
